20吨/天 集装箱式二级海水淡化设备

 提示:点击图片可以放大

产品介绍

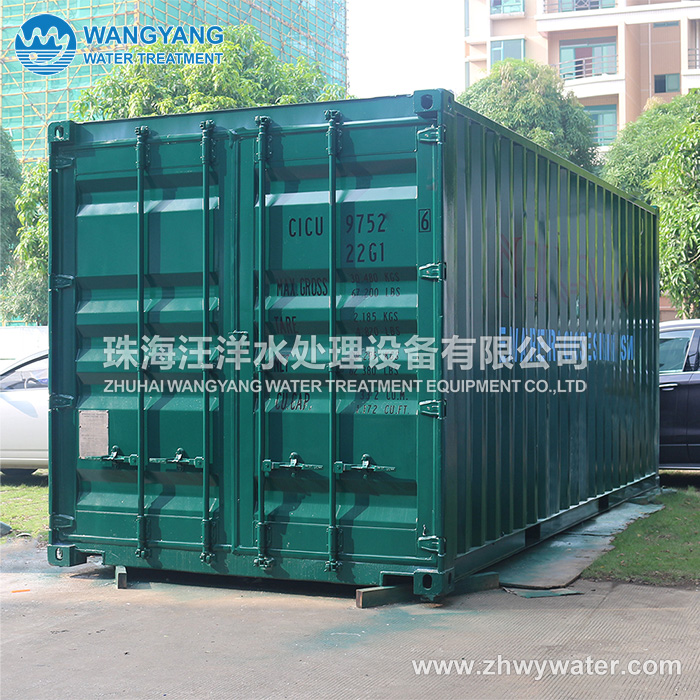

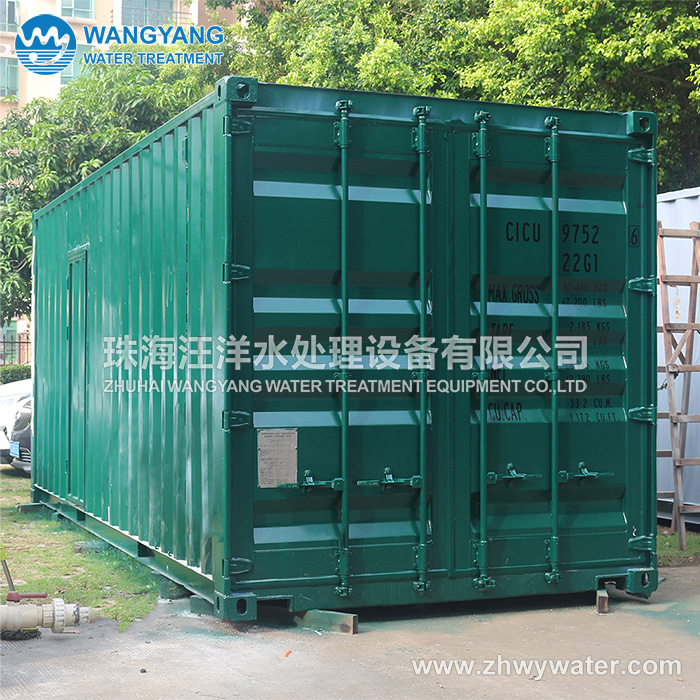

集装箱式海水淡化设备采用国际先进反渗透技术,经过优化系统设计而成。


设备根据客户要求专门定制 ,采用二级反渗透系统处理水质。整体集成于集装箱内,箱体配有隔温层及空调。客户运输到新加坡无人岛,只需接管接电即可运行。


该系统能够有效地去除海水中的无机盐、重金属离子、有机物细菌及病菌等有害成分,将海水淡化为纯净水。


产品参数

产品型号:WY-FSHB-20-2

商品颜色:RAL6005(可定制)

出水水质标准:TDS<20mg/L


20吨/天 集装箱式二级海水淡化设备
产品型号 WY-FSHB-20-2 出水水质 <20mg/L 直饮水标准
产水量 830L/h 使用功率 6.8KW
脱盐率 >98.5% 电源 415V / 50Hz / 三相
产水含盐量 <20mg/L 电控防护等级 IP54
系统回收率

一级:32%

二级:85%

(视温度和水质而定)

外形尺寸 20尺集装箱
操作压力

一级:3.5~5.5Mpa

二级:0.5~1.5Mpa

净重 4500Kg
反渗透膜&膜壳

一级:4支*4

二级:2支*2支

材料组成 SUS316 不锈钢
系统功能 1. 高压卸荷,当高压泵出水压力超过6.2MPa时设备自动停机保护动作并发出声光报警。

2. 低压停机保护,当预处理供水不足引起高压泵进水压力低于0.05MPa时,会自动停机保护动作并发出声光报警。

3. 配置有自动多路阀,多介质过滤器在压差达到0.1MPa 时进行清洗。

4. 停机自动冲洗反渗透膜。

5. 配置反渗透膜清洗系统,可对反渗透膜组件进行物理清洗、化学清洗和加注保护液。

主要配件 反渗透膜:美国陶氏 / 东丽 / 海德能 海水膜

膜壳:FRP材质(一级RO),不锈钢材质(二级RO)

多介质过滤器:φ500x1650mm,FRP材质

活性炭过滤器:φ500x1650mm,FRP材质

精密过滤器:40"x5μm,FRP材质

紫外线杀菌器,臭氧发生器

进水泵:南方泵(CNP),SUS316

高压泵:钻石牌,南方泵(CNP)

电气元件:施耐德品牌

电导率仪:科瑞达品牌

出厂设备清单 1. 水处理设备

2. 产品使用操作说明书,使用操作视频*

3. 完工资料(产品合格证、出厂测试报告、包装清单、设备图纸)

4. 其他耗材配件


* 1. 产水量是指进水温度25℃、含盐量35000mg/L、运转压力5Mpa 的条件下的产水量。

   2.设备可根据客户要求定制。


部件图:




控制箱

控制

PH、一级、二级电导率表、HMI

控制箱

开关,指示灯




一级RO 二级RO 紫外线杀菌器



多介质过滤器

活性炭过滤器

精密过滤器
流量计



絮凝剂加药系统

阻垢剂加药系统

清洗箱

臭氧发生器

中间水箱



进水泵 一级高压泵 二级高压泵

        点击获取报价方案

        更多咨询订购电话:0756-8930698,13326658585


产品视频:

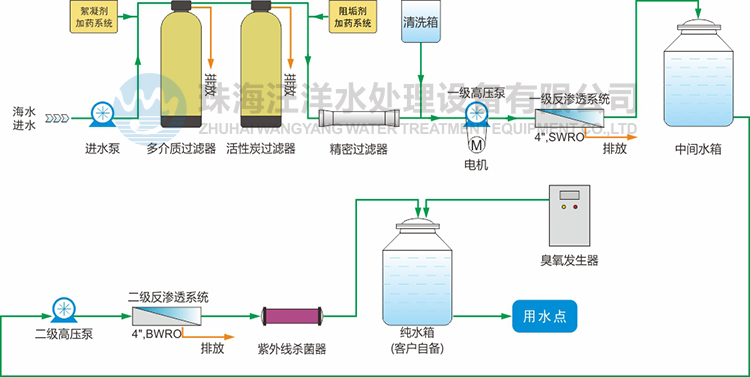

工艺流程

海水 → 多介质过滤器 → 活性炭过滤器 → 精密过滤器 → 高压泵 → 反渗透系统 → 紫外线杀菌器 →产水



特点和优势


● 高品质原装进口高压泵,运行效率高,能耗低、噪音小、寿命长。

● 高品质反渗透膜,脱盐率高达99.5%,抗污染能力强,产水水质稳定。

● 机架管路、管件均由不锈钢和耐腐蚀材料制作,保证设备经久耐用和较低维护成本。

● 整体集成于集装箱内,便于安装,便于迁移。

操作简单易用,维护方便,只要有电,有海水,接管路启动后可立即供应淡水。


● 电源适用范围广:220V~440V/50~60HZ,能适应国内生产的大部分船舶。

● 出水水质标准:TDS<20mg/L。

● 使用寿命长:15-20年,严谨工艺设计,确保设备较长的使用寿命和较低的维护成本。

● 设备组合类型可以实现型式:支架式、撬装式、撬车式、集装箱式等。


反渗透技术

渗透膜是一种模拟生物半透膜制成的具有一定特性的人工半透膜,是反渗透技术的核心构件。

反渗透技术原理是在高于溶液渗透压的作用下,依据其他物质不能透过半透膜 而将这些物质和水分离开来。反渗透膜的膜孔径非常小,因此能够有效地去除水中的溶解盐类、胶体、微生物、有机物等。

系统具有水质好、耗能低、无污染、工艺简单、操作简便等优点。


适用领域




船舶 海岛 工业生产用水



海上作业平台 沿海缺水地 沙漠地区
